MPLAB PICkit 4 в цепи отладчик Быстрая и простая отладка и программирование PIC и dsPIC flash microcontrollers версии 4,15

Описание

Отладчик в цепи MPLAB PICkit 4, быстрое программирование, повышенная функциональность

Описание

Отладчик/программист в цепи MPLAB® PICkit™ 4 позволяет быстро и легко отлаживать и программировать микроконтроллеры PIC® и dsPIC® flash, использование мощного графического интерфейса пользователя интегрированной среды разработки MPLAB X (IDE), версии 4,15.

MPLAB PICkit 4 программы быстрее, чем его предшественник PICkit3.Наряду с более широким целевым напряжением PICkit 4 поддерживает более продвинутые интерфейсы.

Funtion в ближайшее время: дополнительный слот для карт micro SD и возможность быть автономным от цели означает, что вы можете взять свой код с собой и программировать на ходу. *, и никогда не беспокойтесь о размере кода.

Особенности

  • 8-контактный один в строки заголовка (совместимый с ICSP/2-провода JTAG/4-провода JTAG/SWD)
  • Соответствует скорости синхронизации кремния, программы так же быстро, как устройство позволит
  • Широкий Выходное напряжение (1,20 В ~ 5,5 В)
  • Может быть питание от цели В (2,7 В ~ 5,5 В)
    • Минимальное потребление тока при <100 & micro; A от цели
  • Питание от высокой скорости USB 2,0, внешняя мощность не требуется
    • Может поставлять до 50 мА питания для цели через USB
  • Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств
  • Поддержка программиста к Go (PTG) *
    • Слот для sd-карты для хранения данных программы
    • Нажмите на логотип, чтобы запрограммировать цель
  • CE и соответствует RoHS

* Эта функция скоро появится с обновлением прошивки продукта через MPLAB X IDE.

Требования к программному обеспечению

  • MPLAB X IDE версия4,15 или позже
  • ОС microsoft Windows® 7 или более поздней версии, Mac OSX® и Linux®
  • Файлы кода программ, генерируемые MPLAB IDE

Поддерживаемые устройства

Для проверки поддерживаемых устройств:Если у вас установлена MPLAB X IDE, вы можете перейти в папку «docs» в каталоге установки MPLAB X и открыть файл «Device Support.htm». Кроме того, вы можете скачать его по этой ссылке:Http://www.microchip.com/mplabx-ide-release-notes

Фотографии

PICkit-4-5

Как Применение

1. Установите последнюю версию MPLAB X IDE (www.microchip.com/mplabx)

2. Подключение к целевому устройству

  1. Подключите MPLAB PICkit 4 к компьютеру с помощью входящего в комплект Кабеля Micro-B USB.
  2. Подключите кабель связи между отладчиком и целевой платой.
  3. Подключите внешнюю мощность к целевой плате.

Типичная система отладчика-устройство с бортовой схемой отладки

2

Альтернативная система отладчика-устройство для измельчения льда

3

3. Создание, создание и запуск проекта

  1. Инструкции по установке языковых инструментов, созданию или открытию проекта и настройке свойств проекта см. в руководстве пользователя MPLAB X IDE или онлайн справке.
  2. Проверьте, что биты конфигурации в вашем коде соответствуют рекомендуемым параметрам ниже.
  3. Для выполнения кода в режиме отладки выполните отладку. Для выполнения кода в режиме не отладки (выпуска) Выполните запуск. Чтобы удерживать устройство после сброса, Используйте значок hold in Reset на панели инструментов.

Рекомендуемые настройки

4

PICkit 4 Интерфейсы распиновки

6
** Оконечное устройство должно работать с осциллятором для отладчика, чтобы работать в качестве отладчика.
*** Если устройство имеет линии AVdd и AVss, они должны быть подключены для работы отладчика.

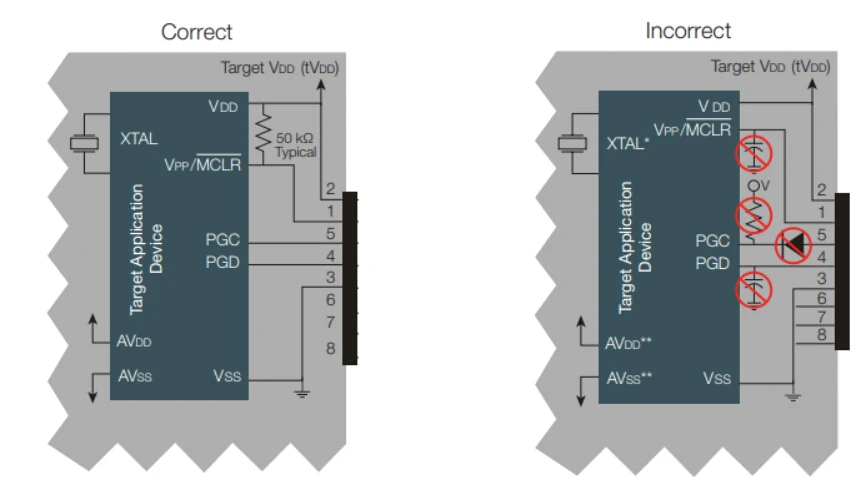

Целевой схемотехника меры предосторожности

7

  • Не используйте подтяUPS на PGC/PGD:Они будут нарушать уровни напряжения, так как в этих линиях есть программируемые ниспадающие резисторы в отладчике.
  • Не используйте конденсаторы на PGC/PGD:Они предотвращают Быстрые переходы данных и часовых линий при программировании и отладке связи.
  • Не используйте конденсаторы на MCLR:Они предотвращают Быстрые переходы VPP. Простой резистор подтягивания, как правило, достаточно.
  • Не используйте диоды на PGC/PGD:Они предотвращают двунаправленную связь между отладчиком и оконечным устройством.
  • Не превышайте рекомендуемую длину кабеля:Технические характеристики оборудования MPLAB PICkit 4 Онлайн справка или руководство пользователя для длины кабеля.

Ресурсов развития

Официальная ссылка PICkit 4 resources:Http://www.microchip.com/developmenttools/productdetails.aspx?partno=pg164140

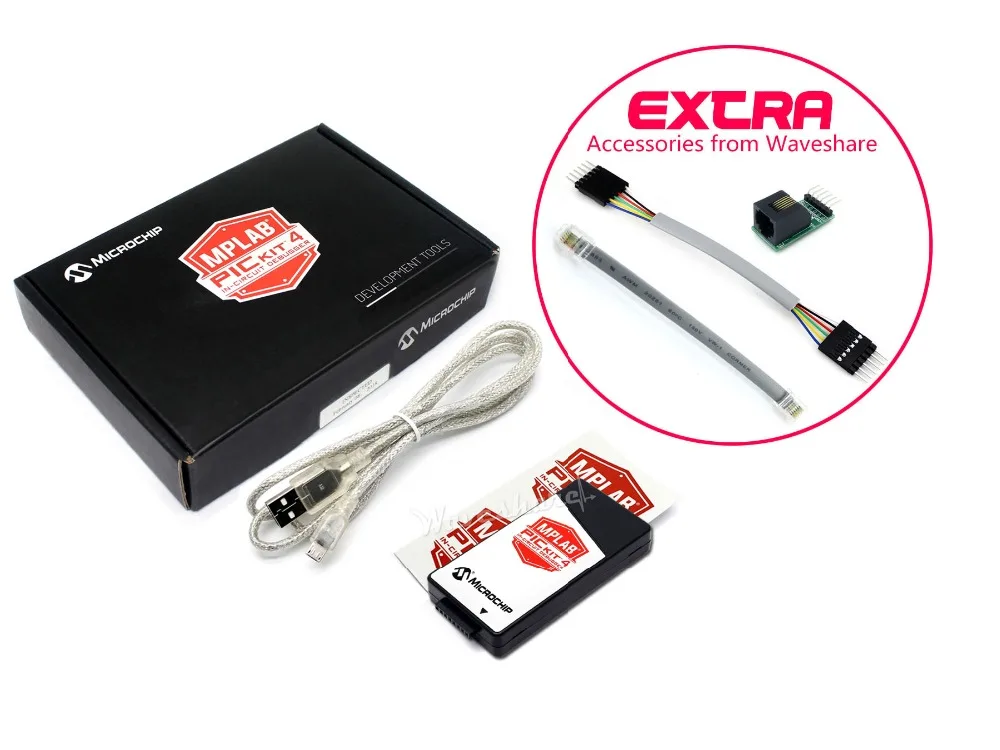

Посылка содержание

Вес:0,258 кг

  1. PICkit 4 оригинальный комплект (usb-кабель в комплекте) x1
  2. 6-контактный RJ11 кабель x1
  3. RJ-11 к адаптеру ICSP x1
  4. 6-контактный ICSP кабель x1
1

Характеристики товара
header: 8-pin single in-line
compatible: ICSP/2-wire JTAG/4-wire JTAG/SWD
Wide target voltage: 1. 20V~5. 5V
Programmer-to-Go (PTG) support 1: SD card slot to holds program data
Programmer-to-Go (PTG) support 2: Press on the logo to program the target
Артикул: PICkit 4
Бренд: Waveshare
Тип демоплаты: Рука
