Новый Surecom SF-103 2 мГц-2800 мГц цифровой частотомер широкий диапазон частот SF103 счетчик частоты
SURECOM SF-103 ручной счетчик частоты является более практичным счетчиком, даже расширенные функции, такие как измерение силы поля включены. Это компактный, действительно карманный размер, испытательный инструмент, предназначенный для удобства использования и надежной работы. Поставляется в комплекте с внутренним литий-ионным аккумулятором, настенным зарядным устройством переменного тока и антенной.
Введение:
- Частотомер, способный измерять параметры частоты непрерывной несущей сигнальной рации, с индикатором силы сигнала.
Это инструмент выбора для технического обслуживания персонала, частота тестирования и сила сигнала для беспроводных энтузиастов. - Этот портативный счетчик частоты предназначен для подсчета непрерывного волнового сигнала происходит от двухстороннего радио.
- Для вас есть простые диапазоны. Диапазоны покрывают большую часть частоты двухсторонних радиостанций, которые вы хотите измерить.
- Его четырехкнопочное управление проста в использовании, и его маленький размер позволяет носить его куда угодно.
- Работа TCXO (температурная компенсация X'tal (кристалл) осциллятор), в диапазоне-45 ~ 65 может достигать ± 2 ~ ± 4ppm точность
- Это включает в себя очень интересные Частотные области, такие как м 2 м HAM радио, все VHF и UHF
- DMR радиосигнал e счетчик частоты.
- GUI Батарея уровня
Особенности и Параметры:
- Диапазон частот два выберите: 2 мГц-200 мГц/27 мГц-2800 мГц
- CTCSS/DCS декодер
- Цифровой режим счетчика частоты для DMR радио
- Работа от TCXO (температурная компенсация X'tal (crystal) Oscillator) 2 ~ 2.5ppm
- Время отклика частоты: 0,2-0.5sec.. (CTCSS/CDCSS> 0,5-1 сек)
- Цветной дисплей TFT 240x320, настройка уровня lcd Dim
- Встроенный литий-ионный аккумулятор
- Вес нетто: 113 г
- 4 кнопки управления
- Автоматическое отключение питания 1-9minutes
- Зарядки аккумулятора светодио дный индикатор

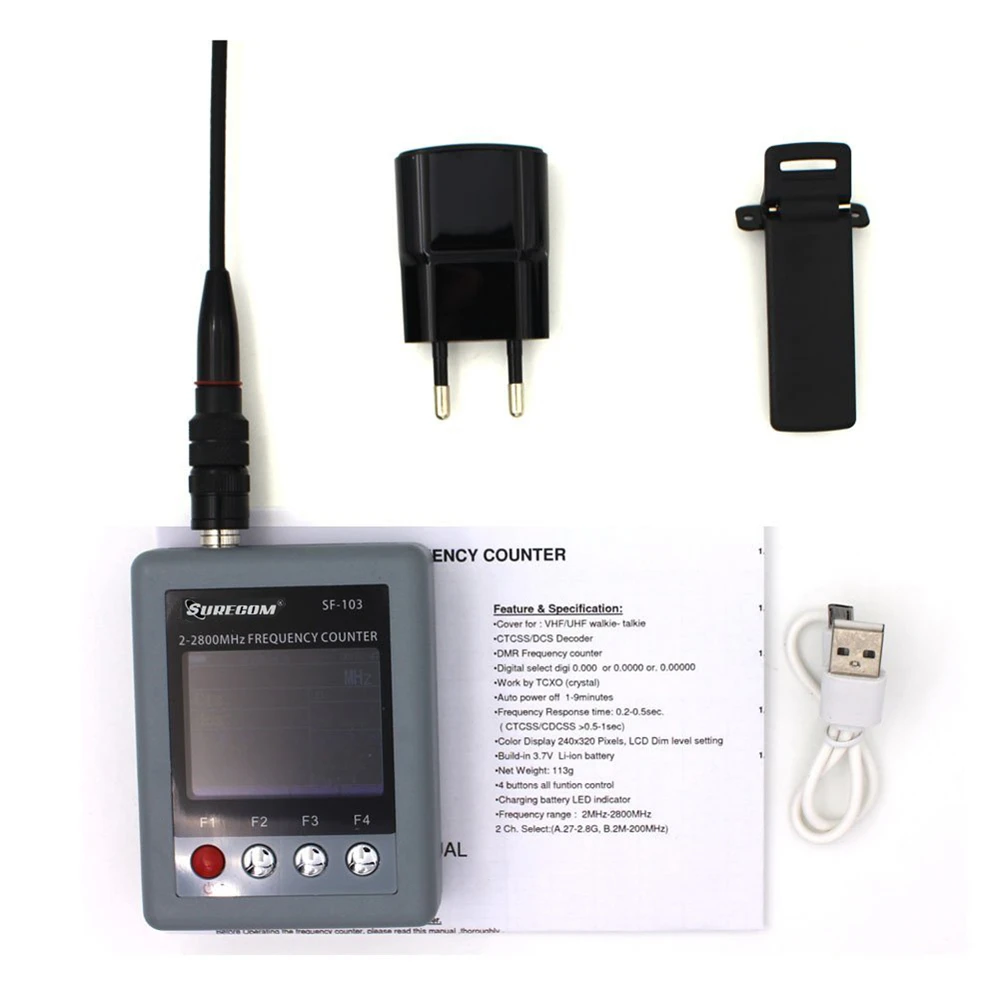

Посылка включает:
1 х счетчик частоты SF-103
1 х двухдиапазонная антенна UHF/VHF
1 х Зажим для ремня
1 х USB зарядное устройство с кабелем.
1 х Английский Руководство
Руководство пользователя:
1,1 ВКЛ/ВЫКЛ:
Включите питание, нажмите и удерживайте [красный ключ] на 3 секунды
Выключите питание, нажмите и удерживайте [красный ключ] на 3 секунды от количества до 0
1,2 Зарядка аккумулятора:
Подключите шнур питания к адаптеру, micro usb Подключите SF103
Светодио дный Светодиодный индикатор: * красный свет зарядки * зеленый свет полный
1,3 Настройка частотного диапазона:
Пресс [F2.stop], [F3->] выберите функцию, чтобы "позванивает"
Пресс [F4 Ent] выберите 27 м-2,8 г (27 мГц-2800 мГц)/<= 200 мГц (ниже 200 мГц),
И затем нажмите [F2], чтобы запустить
1,4 Настройка ворот времени:
Пресс [F2.stop], [F3 --->] выберите Функция "ворота"
Пресс [F4 Ent] выберите: 0,1 S/0,25 S/0,5 s/1,0 S, и затем Пресс [F2], чтобы запустить
1,5 Настройка частотного счетчика digi:
Пресс [F2] боты, [F3 --->] выберите Функция "ворота"
Пресс [F4 Ent] выберите: 3/4/5/6, а затем Пресс [F2], чтобы запустить
! 27 мГц-2,8 ГГц для 3/4 только 2-200 мГц для 3/4/5/6, подробно см. Таблица 1:
1,6 как проверить частоту цифрового DMR радио
Пресс [F2] боты, [F3 --->] выберите Функция "типа": Пресс [F4] выберите аналоговый/цифровой (DMR),
А затем Пресс [F2], чтобы запустить
! Примечание. Цифровой режим имеет только 3 десятичных знака.
1,7 как ADJ. Частота режим 27 мГц-2,8 ГГц: (см PIC.2)
Пресс, [F3 меню], [F3 вниз]/[F4 до], чтобы выбрать ворота (0,1 s/0,25 S/0,5 s/1,0 s)
Пресс, [F2 редактировать]/[F3-] и [F4 +], чтобы выбрать +/-99
Пресс, [F1. Главная] выхода, и затем нажмите [F4 сохранить] для сохранения настроек. ([F1] не сохраните выход)
1,8 как для тонкой настройки частоты режим 2-200 мГц: (см PIC.1)
Мелодия PCB VR1 (переменное сопротивление)
(Завод был установлен точным, например, нетехнический персонал не настраивается)
1,9 как использовать [F3 меню] режим: (см PIC2)
Пресс, [F3-]/[F4 +] выберите функцию, а затем Пресс [F2 редактировать] для редактирования режим,
Пресс, [F3-]/[F4 +] selecy для изменения данных.
Пресс, [F1. Главная] выхода, и затем нажмите [F4 сохранить] для сохранения настроек. ([F1] не сохраните выход)
Внимание:
1) Макс. Прямой входной сигнал 5Vp-p
2) запретить прямой доступ к выходу радиоантенны, в результате чего поврежден Частотомер
Разрешение дисплея частоты/CTCSS, диапазон частот декодирования DCS
Выберите A | 27 мГц-2,8 ГГц | Ворота время выберите (В секундах) | Пример Дисплей (100 мГц) | CTCSS/DCS |
Digi | Выберите |
3 | 4 | 5 | 6 | Декодирования диапазон 132-173 мГц 200-260 мГц 400-519 мГц |
0,10 s | 100,000 | 100,0000 | | |
0,25 s | 100,000 | 100,0000 | | |
0,50 s | 100,000 | 100,0000 | | |
1,00 s | 100,000 | 100,0000 | | |
|
Выберите B | 2 мГц-200 мГц | Ворота время выберите (В секундах) | Пример Дисплей (100 мГц) | CTCSS/DCS |
Digi | Выберите B |
3 | 4 | 5 | 6 | Отключить |
0,10 s | 100,000 | 100,0000 | | |
0,25 s | 100,000 | 100,0000 | | |
0,5 s | 100,000 | 100,0000 | 100,00000 | 100,000000 |
1,00 s | 100,000 | 100,0000 | 100,00000 | 100,000000 |
Как проверить CTCSS/DCS код
1. Радио должно быть 132-173/200-260 мГц/400-519 мГц
2. Радио должно быть аналоговым
CTCSS/DCS декодер для Аналогового режима
CTCSS (Гц) |
50,0 | 97,4 | 151,4 | 192,8 |
55,0 | 100,0 | 156,7 | 196,6 |
67,0 | 103,5 | 159,8 | 199,5 |
69,3 | 107,2 | 162,2 | 203,5 |
71,9 | 110,9 | 165,5 | 206,5 |
74,4 | 114,8 | 167,9 | 210,7 |
77,0 | 118,8 | 171,3 | 218,1 |
79,7 | 123,0 | 173,8 | 225,7 |
82,5 | 127,3 | 177,3 | 229,1 |
85,4 | 131,8 | 179,9 | 233,6 |
88,5 | 136,5 | 183,5 | 241,8 |
91,5 | 141,3 | 186,2 | 250,3 |
94,8 | 146,2 | 189,9 | 254,1 |
CDCSSДля Аналогового режима (только код N)
Стандартный (N) | Sf103 Проверьте | | Стандартный (N) | Sf103 Проверьте | | Стандартный (N) | Sf103 Проверьте | | Стандартный (N) | Sf103 Проверьте |
|
23 | 23 | 143 | 143 | | 266 | 465 | 465 |
25 | 25 | | 145 | 271 | 271 | 466 | 466 |
26 | 26 | 152 | 152 | | 274 | 503 | 503 |
31 | 31 | 155 | 155 | 306 | 306 | 506 | 506 |
32 | 32 | 156 | 156 | 311 | 311 | 516 | 516 |
| 36 | 162 | 162 | 315 | 315 | 532 | 532 |
43 | 43 | 165 | 165 | | 325 | 546 | 546 |
47 | 47 | 172 | 172 | 331 | 331 | 565 | 565 |
51 | 51 | 174 | 174 | | 332 | 606 | 606 |
| 53 | 205 | 205 | 343 | 343 | 612 | 612 |
54 | 54 | | 212 | 346 | 346 | 624 | 624 |
65 | 65 | 223 | 223 | 351 | 351 | 627 | 627 |
71 | 71 | | 225 | | 356 | 631 | 631 |
72 | 72 | 226 | 226 | 364 | 364 | 632 | 632 |
73 | 73 | 243 | 243 | 365 | 365 | 654 | 654 |
74 | 74 | 244 | 244 | 371 | 371 | 662 | 662 |
114 | 114 | 245 | 245 | 411 | 411 | 664 | 664 |
115 | 115 | | 246 | 412 | 412 | 703 | 703 |
116 | 116 | 251 | 251 | 413 | 413 | 712 | 712 |
| 122 | | 252 | 423 | 423 | 723 | 723 |
125 | 125 | | 255 | 431 | 431 | 731 | 731 |
131 | 131 | 261 | 261 | 432 | 432 | 732 | 732 |
132 | 132 | 263 | 263 | 445 | 445 | 734 | 734 |
134 | 134 | 265 | 265 | 464 | 464 | 743 | 743 |
| 754 | 754 |
Технические характеристики для частоты SF401/SF103
Функция | SF-401-PLUS | SF-103 |
Частотный диапазон: | 27 мГц-3000 мГц | 2 мГц-2800 мГц |
Ворота скорости Выберите: | N/A | 0,1/0,25/0,5/1,0 второй |
Цифровой: | 3-4 | 3-6 |
Цифровой режим: | DMR системы |
Далеких: | 0,3-1 м | 0,3-9 м |
Код рации CTCSS/DCS: | Должно быть 132-173/200-260 мГц/400-519 мГц |
Затухание сигнала З. | -10db коммутатором | Автоматическая регулировка усиления |
Встроенный литий-ионный аккумулятор: | 600 мАч | 1500 мАч |
TFT ЖК-дисплей: | 320x240 пикселей |
Потребляемый ток: | 10MA | 30-50MA |
TCXO кварцевый генератор | +-2.5ppm | +-2.5ppm |
Зарядное устройство Вход: | Микро USB В + 5 В в |
Входной импеданс: | 50 Ом (BNC) |
Вес: | 100 г | 113 г |
Размеры Размер: | 70x25x90 мм (не включает антенну и гнездо BNC) |
