4 ядра R40 Allwinner чип банан Pi M2 ультра развитию
Epacket логистика, как ожидается, будет 15-30 рабочих дней, и медленное обновление информации о логистике, если вы возражаете, пожалуйста, выберите быстрый канал логистики. Спасибо:)Epacket логистика, как ожидается, будет 15-30 рабочих дней, и медленное обновление информации о логистике, если вы возражаете, пожалуйста, выберите быстрый канал логистики. Спасибо:)

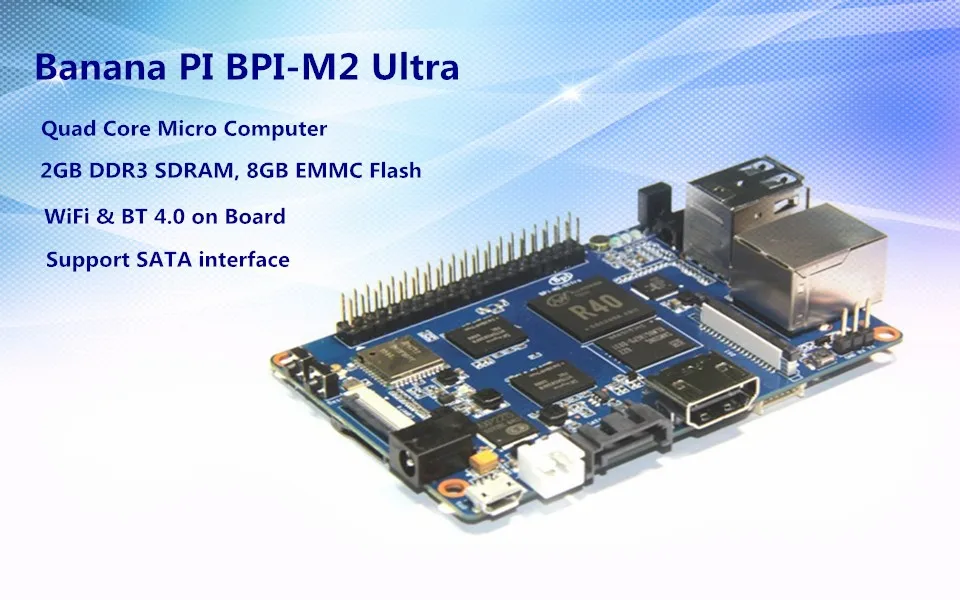

Банан Pi BPI-M2 ультра quad-core mini одноплатный компьютер построен с Allwinner R40/V40 SoC. Он оснащен 2 ГБ оперативной памяти ГБ и 8 Гб eMMC. Он также имеет встроенный WiFi и BT. На стороне портов, BPI-M2 Ultra имеет 2 порта USB A 2,0, 1 порт USB OTG, 1 порт HDMI, 1 аудиоразъем, порт питания постоянного тока и последний, но не в последнюю очередь, порт SATA .. Также членом банан Pi семьи, M2 Ultra является прямое обновление из банана Pi M1/M1 +, которые поддерживают SATA из соц. SATA производительности на R40 для установки media похожие проектов, таких как серверы хранения. При поддержке нашего сообщества, запуск проекта и создание серверов-это весело и полезно. Мы приветствуем всех компаний, диеров и тех, кто любит людей в нашем сообществе! Вместе мы можем изменить ситуацию, открыть для себя наши страсти, вдохновить других и построить практический проект.
Ключ Особенности
Allwinner R40/V40 4 ядра ARM Cortex A7 Процессор
2 ГБ DDR3 SDRAM.
8 ГБ eMMC flahs на борту.
Wi-Fi (AP6212) и Bluetooth на борту.
SATA Интерфейс.
2 * USB 2,0
MIPI DSI ingerface
CSI Интерфейс камеры
Оборудования
Оборудования interfact
Spec оборудования
Технические характеристики оборудования Banana pi BPI-M2 Ultra |
Soc | Allwinner R40/V40 |
Процессор | Четырехъядерный процессор cortex-A7, самых энергоэффективных Процессор ядро ARM когда-либо развития |
GPU | Двухъядерный мали-400 MP2 и работает на частоте 500 мГц, способный 1,1 Gpixel/s пропускной способности. Графические возможности немного выше, чем оригинальный уровень работы Xbox. Графический процессор обеспечивает OpenGL ES 2,0, аппаратное ускорение OpenVG 1080p45 H.264 громких кодирования и декодирования. |
SDRAM | 2 ГБ DDR3 с 733MHz \\ (совместно с GPU \\) |
SATA | Suppoort SATA интерфейс |
GPIO | 40 многоштырьковая Монтажная колодка, 28gpio, некоторые из которых может использоваться для определенных функций, включая UART, I2C, SPI, ШИМ, I2S. |
На борту сети | 10/100/1000 Mbps Ethernet \\ (Realtek RTL8211E/D \\) |
Модуль Wi-Fi | WiFi 802,11 b/g/n (модуль AP 6212 на борту) |
Bluetooth | BT4.0 |
На борту хранения | Карта MicroSD (TF), 8 ГБ eMMC на борту |
Дисплей | 4-lane MIPI DSI дисплей, или RGB панели или LVDS панели, ТВ-на HDMI V1.4 |
Видео | Мультиформатный FHD декодирование видео, в том числе Mpeg1/2, Mpeg4, H.263, H.264 и т. д., H.264 декодировать до 1080P60, поддержка видео encodeing: высокая-deinition \\ (HD \\) видео H.264 кодер до 1080P @ 45fps |
Аудио выходы | HDMI, аналоговое аудио \\ (через 3,5 мм TRRS Джек \\), I2S аудио \\ (также потенциально для аудио вход \\) |
Камера | CSI входной разъем Камера: поддерживает 8-бит YUV422 CMOS интерфейс датчика, поддерживает CCIR656 протокол для NTSC и PAL, поддерживает 5 м pixel Камера датчик, поддерживает решение видеозахвата до 1080p @ 30fps |
Аудио вход | На борту микрофон |
USB | 2 USB 2,0 хост, 1 USB 2,0 OTG |
Пуговицы | Кнопка сброса, кнопка включения, кнопка U-boot |
Светодиоды | Мощность статус светодио дный и RJ45 светодио дный |
ИК | Встроенный ИК-приемник |
DC Мощность | 5 В в/2 а с портом micro USB |
Аккумулятор | В Поддержка питания литиевой батареи 3,7 в |
Размеры | 85 мм X мм 56 мм, такой же размер, как raspberry pi 3 |
Вес | 40 г |
GPIO PIN определить
Банан Pi BPI-M2 ягода обладает 40-контактный GPIO заголовок, который совпадает модель Raspberry Pi 3. приводится банан Pi GPIO распиновка:
40 PIN GPIO банан pi BPI-R2 |
GPIO Pin имя | По умолчанию Функция | Function2: GPIO | Function3 |
CON1-P01 | VCC-3V3 | | |
CON1-P02 | DCIN | | |
CON1-P03 | TWI2-SDA | PB21 | PWM5 |
CON1-P04 | DCIN | | |
CON1-P05 | TWI2-SCK | PB20 | PWM4 |
CON1-P06 | GND | | |
CON1-P07 | PB3 | PB3 | PWM1 |
CON1-P08 | UART2-TX | PI18 | SPI1 \\ _ MOSI |
CON1-P09 | GND | | |
CON1-P10 | UART2-RX | PI19 | SPI1 \\ _ мисо |
CON1-P11 | UART7-TX | PI20 | PWM2 |
CON1-P12 | UART2-CTS | PI17 | SPI1 \\ _ CLK |
CON1-P13 | UART7-RX | PI21 | PWM3 |
CON1-P14 | GND | | |
CON1-P15 | PH25 | PH25 | CSI1-FIELD |
CON1-P16 | UART2-RTS | PI16 | SPI1 \\ _ CS0 |
CON1-P17 | VCC-3V3 | | |
CON1-P18 | PH26 | PH26 | CSI1-HSYNC |
CON1-P19 | SPI0 \\ _ MOSI | PC0 | |
CON1-P20 | GND | | |
CON1-P21 | SPI0 \\ _ мисо | PC1 | |
CON1-P22 | PH27 | PH27 | CSI1-VSYNC |
CON1-P23 | SPI0 \\ _ CLK | PC2 | |
CON1-P24 | SPI0 \\ _ CS | PC23 | |
CON1-P25 | GND | | |
CON1-P26 | PH24 | PH24 | CSI1-PCLK |
CON1-P27 | TWI3-SDA | PI1 | |
CON1-P28 | TWI3-SCK | PI0 | |
CON1-P29 | PH0 | PH0 | CSI1-D0 |
CON1-P30 | GND | | |
CON1-P31 | PH1 | PH1 | CSI1-D1 |
CON1-P32 | PD20 | PD20 | CSI1-MCLK |
CON1-P33 | PH2 | PH2 | CSI1-D2 |
CON1-P34 | GND | | |
CON1-P35 | PH3 | PH3 | CSI1-D3 |
CON1-P36 | UART5-RX | PH7 | CSI1-D7 |
CON1-P37 | UART4-TX | PH4 | CSI1-D4 |
CON1-P38 | UART5-TX | PH6 | CSI1-D6 |
CON1-P39 | GND | | |
CON1-P40 | UART4-RX | PH5 | CSI1-D5 |
Спецификация разъема камеры CSI:
CSI Камера разъем 24-контактный FPC разъем, который можно подключить внешний Камера модуль с надлежащей сигнала pin сопоставления. Определения pin интерфейса CSI показаны ниже. Это обозначается на плате Banana Pi как «камера».
Разъем камеры CSi GPIO банана pi BPI-R2 |
CSI Pin имя | По умолчанию Функция | Function2: GPIO |
CN5-P01 | NC | |
CN5-P02 | GND | |
CN5-P03 | CSI0-SDA | PI3 |
CN5-P04 | CSI0-AVDD | |
CN5-P05 | CSI0-SCK | PI2 |
CN5-P06 | CSI0-Reset | PI7 |
CN5-P07 | CSI0-VSYNC | PE3 |
CN5-P08 | CSI0-PWDN | PI6 |
CN5-P09 | CSI0-HSYNC | PE2 |
CN5-P10 | CSI0-DVDD | |
CN5-P11 | CSI0-DOVDD | |
CN5-P12 | CSI0-D7 | PE11 |
CN5-P13 | CSI0-MCLK | PE1 |
CN5-P14 | CSI0-D6 | PE10 |
CN5-P15 | GND | |
CN5-P16 | CSI0-D5 | PE9 |
CN5-P17 | CSI0-PCLK | PE0 |
CN5-P18 | CSI0-D4 | PE8 |
CN5-P19 | CSI0-D0 | PE4 |
CN5-P20 | CSI0-D3 | PE7 |
CN5-P21 | CSI0-D1 | PE5 |
CN5-P22 | CSI0-D2 | PE6 |
CN5-P23 | GND | |
CN5-P24 | CSI0-AFVCC | |
Дисплей Спецификация
MIPI DSI (серийный интерфейс дисплея)
Дисплей разъем 40-контактный FPC разъем, который можно подключить внешний ЖК-дисплей панели \\ (MIPI DSI \\) и сенсорный экран \\ (I2C \\) модуль, а также. Определения контактов этого соединителя приведены ниже. Это обозначается на доске Banana Pi как «DSI».
40 PIN GPIO банан pi BPI-R2 |
DSI Pin имя | По умолчанию Функция | Function2: GPIO |
CN6-P01 | VCC-3V3 | |
CN6-P02 | Ipsout | |
CN6-P03 | VCC-3V3 | |
CN6-P04 | Ipsout | |
CN6-P05 | GND | |
CN6-P06 | Ipsout | |
CN6-P07 | GND | |
CN6-P08 | Ipsout | |
CN6-P09 | NC | |
CN6-P10 | GND | |
CN6-P11 | NC | |
CN6-P12 | DSI-D0N | |
CN6-P13 | NC | |
CN6-P14 | DSI-D0P | |
CN6-P15 | NC | |
CN6-P16 | GND | |
CN6-P17 | TWI0-SDA | PB19 |
CN6-P18 | DSI-D1N | |
CN6-P19 | TWI0-SCK | PB18 |
CN6-P20 | DSI-D1P | |
CN6-P21 | CTP-INT | PI10 |
CN6-P22 | GND | |
CN6-P23 | CTP-RST | PI11 |
CN6-P24 | DSI-CKN | |
CN6-P25 | GND | |
CN6-P26 | DSI-CKP | |
CN6-P27 | LCD-BL-EN | PH16 |
CN6-P28 | GND | |
CN6-P29 | LCD-RST | PH17 |
CN6-P30 | DSI-D2N | |
CN6-P31 | LCD-PWR-EN | PH18 |
CN6-P32 | DSI-D2P | |
CN6-P33 | GND | |
CN6-P34 | GND | |
CN6-P35 | LCD-PWM | PB2 |
CN6-P36 | DSI-D3N | |
CN6-P37 | GND | |
CN6-P38 | DSI-D3P | |
CN6-P39 | NC | |
CN6-P40 | GND | |
UART Спецификация:
Заголовок CON4 является UART интерфейс. Для разработчиков Banana Pi это простой способ получить вывод консоли UART для проверки состояния системы и сообщения журнала.
CON4 Uart GPIO банан pi BPI-R2 |
CON2 Pin имя | По умолчанию Функция | GPIO |
CON2 P03 | UART0-TXD | |
CON2 P02 | UART0-RXD | |
CON2 P01 | GND | |
