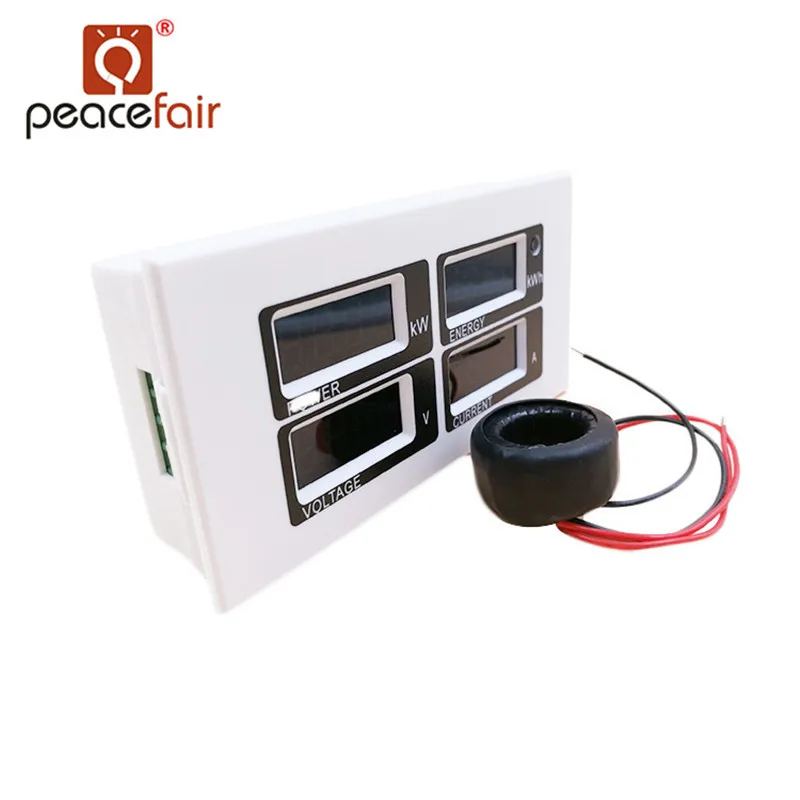

PEACEFAIR однофазный светодио дный светодиодный Ватт метр счетчик энергии 220V100A Вольт Ампер Вт кВтч мощность мониторы PZEM-004 с CT катушки

Этот модуль в основном используется дляИзмерение напряжения переменного тока, тока, активной мощности и активной энергии, Модуль без функции отображения, данные считываются через интерфейс ttl.

1. Функция измерения Ectrical parameter (напряжение, ток, активная мощность, энергия).

2. Функция сигнализации перегрузки (порог сигнала питания вспышки).

3. порог аварийной сигнализации (можно установить порог аварийной сигнализации).

4. Функция сброса энергии.

5. Храните данные при отключении питания (храните накопленную энергию перед отключением питания).

6. ярко-красная функция цифрового дисплея (напряжение дисплея, ток, активная мощность, энергия).

7. Функция серийной связи (с ttl Serial interface сам, может общаться с различными терминалами через pin-плату, читать и устанавливать parameTers).

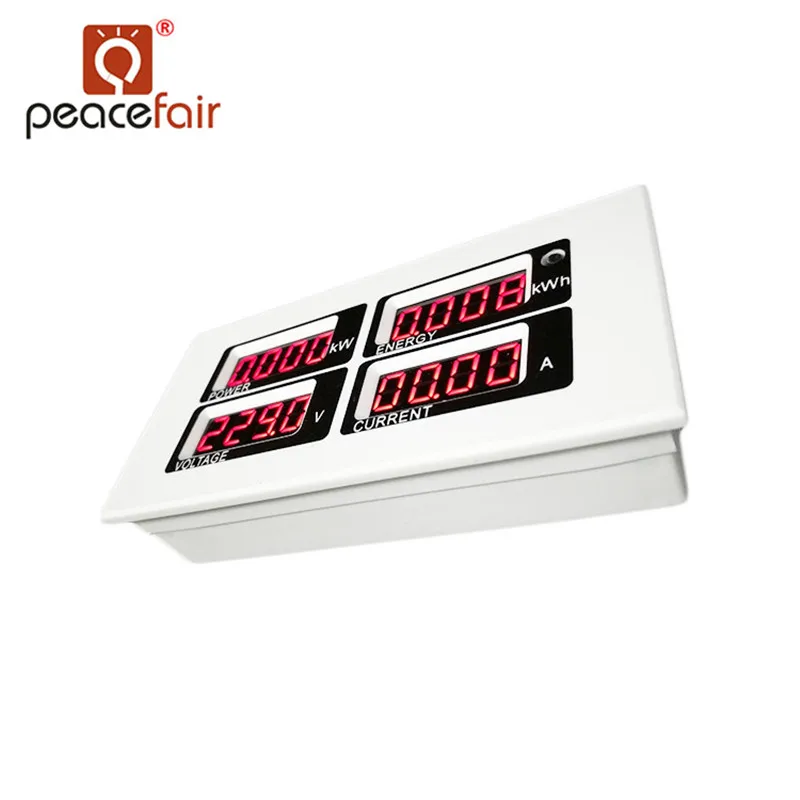

Дисплей на передней панели и ключ

Я. Дисплей Интерфейс

Интерфейс дисплея формируется четырьмя ярко-красными цифровыми трубками, используемыми для отображения напряжения, тока, мощности, параметров энергии.

II. Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999;

В пределах 10 ~ 22 кВт Формат дисплея составляет 10,00 ~ 22,00.

2. Энергия: Диапазон испытаний: 0 ~ 9999kWh

В пределах 0 ~ 10 кВт · ч Формат дисплея составляет 0,000 ~ 9,999;

В пределах 10 ~ 100 кВт · ч Формат дисплея составляет 10,00 ~ 99,99;

В пределах 100 ~ 1000 кВт · ч Формат дисплея составляет 100,0 ~ 999,9;

1000 ~ 9999kWh и выше, Формат дисплея составляет 9999 ~ 1000.

3. Напряжение: Диапазон испытаний: 80 ~ 260VAC

Формат дисплея составляет 110,0 ~ 220,0.

4. ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея составляет 00,00 ~ 99,99.

III. Key

На панели есть ключ, его можно использовать для сброса энергии.

Метод сброса энергии: долго нажимайте клавишу в течение 5 секунд до тех пор, пока цифровой индикатор на дисплее энергии не мерцает, а затем отпустите ключ. Короткое нажатие клавиши снова, затем данные об энергии очищены и выйти из мерцающего состояния, теперь операция сброса завершена; если долго нажмите в течение 5 секунд снова, пока больше не мерцает, это означает выход из состояния сброса

Иллюстрации связи

1. Подключите жесткий провод в соответствии с схемой проводки на рис. 1 и 2.

2. после подключения провода, пожалуйста, выберите коммуникационный порт, этот модуль верхней программное обеспечение поддержки коммуникационный порт: COM2 \\ COM3 \\ COM4, вы можете проверить через менеджера устройств, если это не вышеуказанный порт связи, вы должны изменить его через порт.

Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте открытый.

2. применяемая нагрузка не должна превышать номинальную мощность.

3 заказ. Заказ проводки не может быть неправильным.
